В современных ноутбуках LG, включая флагманские серии LG Gram и UltraPC, архитектура материнских плат шагнула вперед. Классические южный и северный мосты заменены единым чипом — хабом PCH (Platform Controller Hub), либо полностью интегрированы в процессор (SoC). Этот кристалл отвечает за маршрутизацию всех периферийных потоков данных. Он управляет портами USB Type-C и Thunderbolt, модулем Wi-Fi, клавиатурой, тачпадом и линиями PCIe для высокоскоростных NVMe SSD-накопителей. Пробой по цепям питания хаба или короткое замыкание интерфейсов мгновенно парализуют работу устройства.
Для точного определения дефектного узла требуется применение диагностического инструментария, исключающего слепой перебор деталей.
| Симптом неисправности | Аппаратный метод диагностики в СЦ | Сроки |
|---|---|---|
| Ноутбук не видит NVMe M.2 SSD, ОС не загружается | Замер падения напряжения на линиях PCIe мультиметром | 1–2 дня |
| Отказ USB-портов, отсутствие реакции клавиатуры | Проверка высокоскоростных дата-линий USB (D+/D-) осциллографом | 1–2 дня |
| Циклическая перезагрузка, черный экран | Чтение POST-кодов, анализ ШИМ-контроллеров питания хаба | 2–3 дня |
Результат. Полное восстановление работоспособности ноутбука LG Gram 17. Система стабильно загружается с NVMe-диска, все USB-концентраторы и внутренние интерфейсы функционируют со штатной пропускной способностью, энергопотребление в режиме сна соответствует заводским нормам.

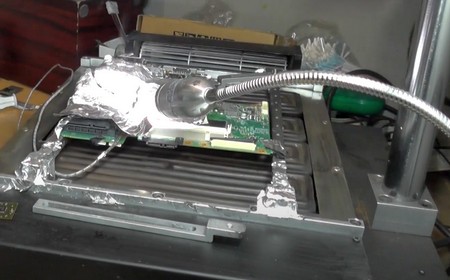

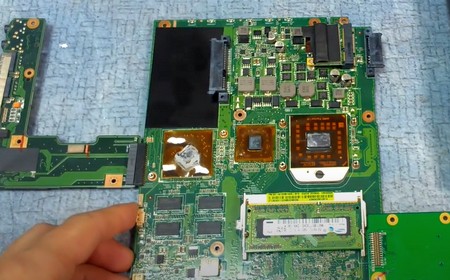

Как мы его получили. Первичная диагностика выявила короткое замыкание на линии дежурного питания 3.3V. Плата была установлена на инфракрасную паяльную станцию с нижним подогревом для предотвращения термоудара и деформации ультратонкого текстолита. По строго заданному термопрофилю поврежденный хаб Intel был демонтирован.

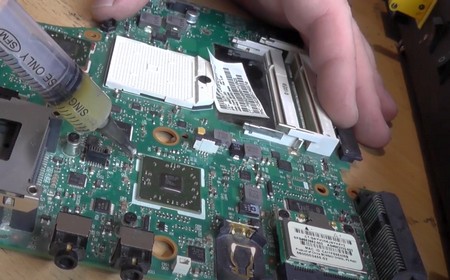

С помощью медной оплетки и профессионального флюс-геля инженер очистил контактные площадки от компаунда и остатков бессвинцового припоя. Под микроскопом осуществлена проверка целостности пятаков. Новый чип с оригинальным партномером установлен методом BGA-пайки. Финальным этапом выполнена обязательная прошивка BIOS/UEFI с очисткой ME-региона (Intel Management Engine) аппаратным программатором - это необходимо для корректной инициализации нового хаба системой.
Что не сработало. До обращения к нам ноутбук находился в сторонней мастерской, где проблему пытались решить прогревом кристалла термофеном («термотест»). Подобный метод абсолютно не работает с современными чипсетами. Прогрев не устраняет физическое разрушение транзисторов внутри кремния, но при этом нарушает заводской припой, ведет к окислению контактных площадок и многократно усложняет последующий профессиональный BGA-монтаж.
Замена BGA-компонентов в нашем сервисном центре проводится строго по спецификациям производителей микроэлектроники. В работе применяются:
Подобная техническая база и входной контроль оригинальных запчастей обеспечивают заводское качество монтажа. На все операции по замене мостов и хабов PCH предоставляется гарантия до 1 года.
