Неисправность цепей питания — главная причина отсутствия зарядки в современных моделях LG Gram и UltraPC. Из-за перехода на единый стандарт USB-C с поддержкой Power Delivery (PD) поломка порта часто сопровождается выходом из строя обвязки контроллера питания.
Признаки неисправности:
Причины поломки разделяются на механические и электрические. Механические связаны с падением устройства с подключенным кабелем или износом фиксаторов порта. Электрические вызваны использованием некачественных проводов без чипа E-Marker. Использование дешевых адаптеров приводит к короткому замыканию и выгоранию ШИМ-контроллеров или мультиконтроллера.
| Признак неисправности | Аппаратная причина | Метод ремонта в СЦ |
|---|---|---|
| Ноутбук не заряжается, коннектор шатается в гнезде | Физический износ или отрыв пинов разъема Type-C от текстолита | Выпаивание разрушенного порта, восстановление токопроводящих дорожек, установка оригинального гнезда |
| Разъем визуально цел, ноутбук игнорирует блок питания | Пробой микросхемы USB-PD контроллера на материнской плате | Требуется компонентный BGA-ремонт цепей питания под микроскопом |
| Ощутимый перегрев зоны разъема при подаче питания | Короткое замыкание в цепи (выход из строя SMD-компонентов) | Поиск точки нагрева с помощью тепловизора, замена пробитых керамических конденсаторов |
Результат. Ноутбук стабильно принимает ток по протоколу Power Delivery. Устройство выдерживает пиковую нагрузку при 100-ваттном стресс-тесте, температурный режим материнской платы в норме. Сроки ремонта составили 2 часа. Стоимость компонентного ремонта - 4500 рублей. Выдана гарантия на 12 месяцев.

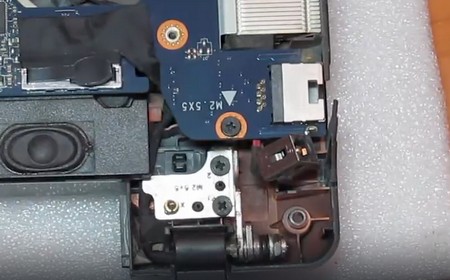

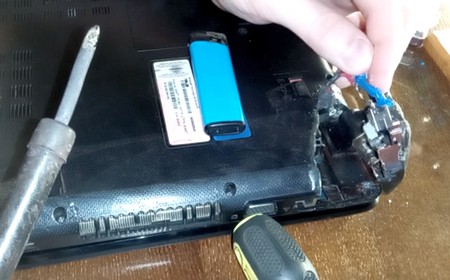

Как мы его получили. Первичная диагностика мультиметром зафиксировала резкое падение сопротивления по силовой линии. Инженер разобрал легкосплавный магниевый корпус LG, отключил шлейф АКБ и демонтировал плату. Локализация короткого замыкания производилась тепловизором: был выявлен сильный перегрев PD-контроллера.
Повышенное переходное сопротивление на сломанных контактах порта провоцирует локальный рост температуры. Поврежденный чип и разъем Type-C были демонтированы на инфракрасной паяльной станции Термопро. Посадочная площадка очищена с применением медной оплетки и флюса. Новый контроллер зарядки и оригинальный разъем смонтированы с использованием бессвинцового припоя. После сборки фазы питания проверены осциллографом - ШИМ-сигналы формировались корректно. Рабочее напряжение достигло стабильных 20V.
Что не сработало. Клиент пытался решить проблему покупкой нового зарядного устройства. Базовая проблема заключалась в повреждении порта из-за использования кабеля без согласования напряжения, который пропустил нерегулируемый ток. Замена внешнего БП не имеет смысла до устранения физического повреждения и замены выгоревшего контроллера на плате.
Мы выполняем профильный аппаратный ремонт ультрабуков LG. Инженерная лаборатория в Москве укомплектована ИК-станциями, цифровыми осциллографами, микроскопами и тепловизорами. На складе сформирован запас оригинальных PD-контроллеров и портов USB-C. Сроки пайки составляют от 40 минут до 3 часов в зависимости от глубины пробоя по материнской плате. Обеспечиваем логистику курьером в пределах МКАД. Диагностика цепей питания на профессиональном стенде выполняется бесплатно.
