Ремонт системы охлаждения моноблока LG

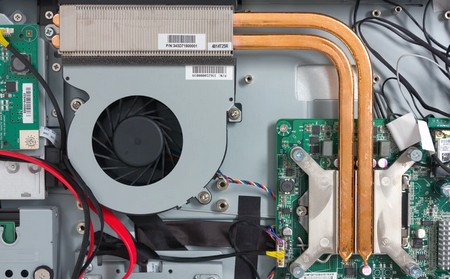

Особенности системы охлаждения моноблока LG

Моноблоки LG (All-in-One PC) популярны благодаря стильному дизайну, высокой производительности и компактности. Но, как и любое электронное устройство высокой плотности компоновки, моноблоки LG предъявляют особые требования к работе системы охлаждения.

Моноблоки объединяют в одном корпусе все компоненты традиционного ПК: материнскую плату, процессор, накопитель, оперативную память и дисплей. Их отличительная особенность – минимальное внутреннее пространство. Плотное размещение элементов требует нестандартных решений охлаждения. Эффективная циркуляция воздуха в тонком корпусе становится возможна благодаря продуманной системе воздуховодов и вентиляции.

В отличие от обычных ПК, моноблоки не имеют возможности установки больших кулеров или расширенной системы охлаждения, именно поэтому здесь особую роль играет корректная работа всех элементов.

В линейке LG встречаются такие популярные серии моноблоков, как LG All-in-One 24V и 27V, каждая из которых имеет свою специфику компоновки системы охлаждения.

Компоненты системы охлаждения:

• вентиляторы (кулеры): отвечают за отвод теплого воздуха;
• радиаторы CPU и GPU: предназначены для рассеивания тепла от чипов:
• тепловые трубки (heat pipes): ускоряют передачу тепла от нагревающихся элементов к радиатору;
• термопаста и термопрокладки: обеспечивают максимальный контакт между процессором, видеочипом и радиаторами;
• вентиляционные решетки и воздуховоды: формируют воздушные потоки внутри корпуса;
• датчики температуры: автоматизируют работу вентиляторов.

Принцип работы системы охлаждения

Система охлаждения моноблока LG работает по комбинированному принципу. Основные источники тепла (CPU, GPU) контактируют с радиаторами через термопасту или термопрокладки, теплый поток отводится посредством тепловых трубок. Далее вентилятор выдувает нагретый воздух наружу через специально организованные решетки. Управление вентиляторами осуществляется через датчики температуры, при перегреве обороты автоматически увеличиваются. Комбинация пассивного и активного охлаждения, а также качественный термоинтерфейс, обеспечивают нормальный температурный режим.

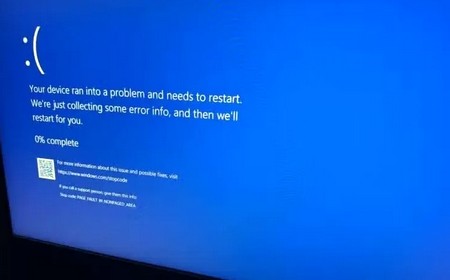

Признаки неисправности системы охлаждения

Перегрев компонентов:

1. Корпус моноблока становится горячим даже при малой нагрузке.
2. Устройство выключается или перезагружается во время работы.
3. Снижение производительности, появление подвисаний или зависаний.
4. BIOS может выдавать предупреждение о перегреве.

Проблемы с вентиляторами:

1. Громкий посторонний шум, скрежет, гудение или вибрация.
2. Вентилятор стартует не с первого раза, тормозит, часто останавливается.
3. Замедленное вращение даже при высокой загрузке.

Нарушение воздухообмена:

1. Слабый поток воздуха из вентиляционных отверстий.
2. Пылевая взвесь, выбрасываемая из корпуса.
3. Признаки забитых или засоренных решеток.

Программные признаки:

1. Критические показатели температуры на мониторинге (HWMonitor, AIDA64).
2. Троттлинг процессора: процессор сбрасывает частоты.
3. Ошибки в логах, зависания в требовательных приложениях или играх.

Визуальные признаки:

1. Сквозь вентиляционные отверстия видна пыль и мусор.
2. Следы локального перегрева: пожелтевший или деформированный пластик, запах горелой пыли.

Основные причины неисправностей системы охлаждения

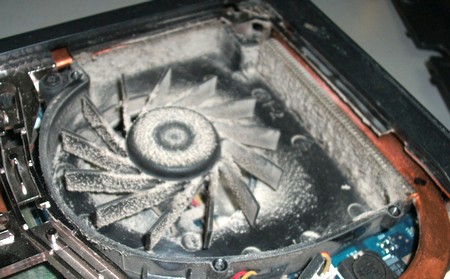

Загрязнение системы охлаждения

Пыль – одна из основных причин перегрева в моноблоках. Она скапливается на радиаторах и вентиляторах, в воздуховодах, между решеткой и радиатором, нарушая теплоотвод. Даже тонкий слой пыли существенно ухудшает характеристики охлаждения.

Износ вентиляторов

Из-за непрерывной работы в ограниченном объеме вентилятор со временем теряет смазку в подшипниках, изнашивается и раздваивает балансировку, появляются трещины на лопастях, разбалансировка ротора. Также возможны поломки или ослабления креплений.

Проблемы с термоинтерфейсами

Старая или некачественная термопаста высыхает, теряет свои свойства, появляются пузырьки воздуха, что значительно ухудшает теплопередачу. Термопрокладки тоже могут усыхать, изменять толщину, терять теплоемкость.

Механические повреждения

Трещины в тепловых трубках, отрыв радиатора, повреждения креплений, деформация радиатора или лопастей вентилятора часто возникают при небрежном ремонте или падениях устройства.

Электрические неисправности

Выход из строя электродвигателя вентилятора, обрыв проводов, проблемы с разъемами, сбои контроллера могут полностью остановить отвод тепла.

Неправильная эксплуатация

Размещение моноблока вплотную к стене, закрытие вентиляционных отверстий, работа в пыльном или слишком теплом помещении, длительные нагрузки без перерывов резко повышают вероятность выхода системы из строя.

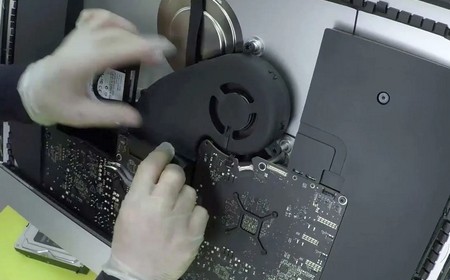

Диагностика системы охлаждения

Программная диагностика

Мониторинг температур с помощью HWMonitor, AIDA64 и других утилит дает полную картину. Дополнительно используются стресс-тесты, анализируются логи BIOS, контролируется скорость вентиляторов.

Визуальный осмотр

Разборка корпуса моноблока LG открывает доступ к вентилятору и радиаторам. Проверяется степень загрязнения, плотность прилегания радиаторов и термопрокладок, целостность элементов.

Функциональная диагностика

Проводится проверка вращения вентиляторов, тестирование под нагрузкой, измерение температуры компонентов во время работы, тест эффективности охлаждения до и после чистки.

Использование специального оборудования

Тепловизор помогает выявить локальные зоны перегрева. Тахометр измеряет обороты вентилятора, мультиметр позволяет получить сведения о правильности электропитания, а манометр контролирует воздушный поток.

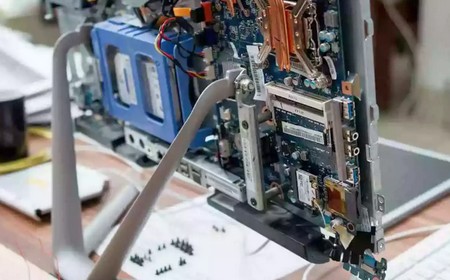

Процесс ремонта системы охлаждения моноблока LG

Подготовка к ремонту:

• полное отключение устройства, резервное копирование данных;
• подготовка необходимых инструментов: отвертки, щетки, антисептики, термопаста, термопрокладки, антистатический браслет;
• создание чистого и организованного рабочего места.

Разборка моноблока:

1. Снять заднюю крышку (аккуратно, по схеме).
2. Отключить шлейфы и разъемы, при необходимости демонтировать отдельные компоненты.
3. Зафиксировать расположение элементов на фото для последующей сборки.
4. Получить доступ к системе охлаждения.

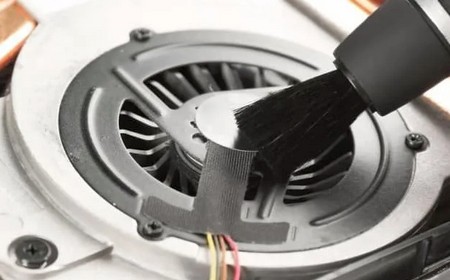

Чистка системы охлаждения:

1. Удалить пыль с радиаторов, вентиляторов, воздуховодов, вентиляционных решеток.
2. Пользоваться пылесосом с низкой мощностью, кисточками, баллончиком с сжатым воздухом, спиртом (для контактов).
3. Применять специальные чистящие средства для электроники.

Замена термопасты:

1. Снять систему охлаждения с процессора.
2. Тщательно удалить остатки старой пасты с обеих поверхностей (без царапин).
3. Аккуратно нанести новый слой пасты; не слишком толстый и не слишком тонкий, равномерно.
4. Установить радиатор на место, следя за плотным прилеганием.

Замена термопрокладок:

1. Проверить состояние прокладок на памяти, VRM, видеочипе.
2. Измерить толщину старых прокладок, подобрать новые, установить на соответствующие чипы.
3. Следить за тем, чтобы прокладки не были слишком толстые, иначе контакт ухудшится.

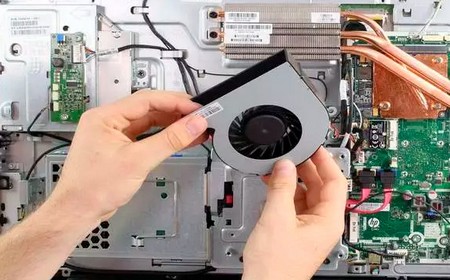

Ремонт или замена вентиляторов:

1. Проверить изношенность (люфт, шум, вибрация).
2. При необходимости подлить смазку в подшипники либо заменить вентилятор полностью, подобрать совместимую модель.
3. Уделять внимание разъемам и крепежу, обеспечить правильную балансировку.

Ремонт тепловых трубок и радиаторов:

1. В случае повреждения заменить дефектные элементы.
2. Восстановить контакт радиатора с процессором, GPU.
3. При обширных повреждениях сменить всю систему охлаждения.

Сборка и тестирование:

1. Установить компоненты на прежние места, подключить шлейфы и разъемы.
2. Надежно закрепить все элементы, поставить заднюю крышку.
3. Провести первое включение, осуществить программный мониторинг температур, стресс-тестирование.
4. Проверить уровень шума, корректную работу вентиляторов, температуру компонентов.

Профилактика проблем с системой охлаждения

Регулярное обслуживание:

• чистка системы охлаждения каждые 6–12 месяцев;
• замена термопасты раз в 2–3 года;
• контроль состояния вентиляторов и температурных режимов.

Правильная эксплуатация:

• моноблок должен располагаться с зазором от стены, с открытыми вентиляционными отверстиями;
• рабочее место должно быть чистым, исключить близость отопительных приборов:
• не перегружать систему без необходимости.

Использование программных средств:

• настройка профилей вентиляторов;
• регулярный мониторинг температурных показателей;
• своевременное обновление BIOS.

Условия эксплуатации:

• температура помещения 18–25°c, нормальная влажность;
• минимум пыли, без солнечных лучей;
• моноблок должен стоять отдельно, не контактировать с источниками тепла.

Когда необходим сервисный ремонт

Признаки серьезной неисправности:

1. Моноблок не включается после перегрева.
2. Наличие поврежденных комплектующих.
3. Невозможность самостоятельной разборки или отсутствия опыта.
4. Гарантийный случай.

Сложные случаи:

1. Неординарная система охлаждения или редкая модель.
2. Наличие дополнительных проблем c материнской платой или питанием.
3. Требуется профессиональная диагностика и комплексный ремонт.

Преимущества профессионального ремонта

1. Точные диагностика и ремонт с помощью специализированного оборудования.
2. Использование только оригинальных запчастей.
3. Квалифицированные мастера, гарантия на все работы.
4. Высокая скорость обслуживания и полный контроль за состоянием моноблока.

Система охлаждения моноблока LG требует внимания, регулярного обслуживания и аккуратности при ремонте. Если Вы столкнулись с признаками перегрева, шумом или снижением производительности, обращайтесь в наш сервисный центр. Опытные специалисты быстро проведут диагностику и восстановление работоспособности вашего устройства.
